在PCB設計中為了減少線間串擾，應保證線間距足夠大，當線中心間距不少于3倍線寬時，則可保持大部分電場不互相干擾，這就是3W原則。

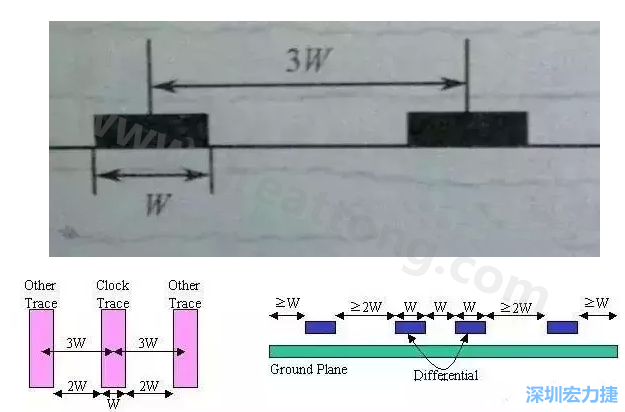

如下圖所示：滿足3W原則能使信號間的串擾減少70%，而滿足10W則能使信號間的串擾減少近98%。



3W原則雖然易記，但要強調一點，這個原則成立是有先前條件的。從串擾成因的物理意義考量，要有效防止串擾，該間距與疊層高度、導線線寬相關。對于四層PCB板，走線與參考平面高度距離(5-10mils)，3W是夠了；但兩層PCB板，走線與參考層高度距離(45-55mils)，3W對高速信號走線可能不夠。3W原則一般是在50歐姆特征阻抗傳輸線條件下成立。



3W原則是指多個高速信號線長距離走線的時候，其間距應該遵循3W原則，例如時鐘線，差分線，視頻、音頻信號線，復位信號線及其他系統關鍵電路需要遵循3W原則，而并不是PCB板上所有的布線都要強制符合3W原則。
