要使用手動方式去板邊作業以前，應該要先確認板子是否真的無法使用【V-cut 切割機】作業。因?yàn)槭褂檬謩?dòng)方式去板邊存在很多的品質問題：
? 手動折板邊全部由作業員操作，較難管控折板邊的紀律(discipline)，品質就會出現時好時壞的問題。
? 手動折板邊必須彎曲板子，容易造成電子零件破裂(crack, micro-crack)，進而降低產品良率。有些問題甚至要使用一段時間后才會漸漸出現。
? 手動折板邊也容易造成
電路板的損傷，比如說導通孔的連接處因折斷板邊時斷裂；另外也容易傷害電路板的線路，因?yàn)榘遄邮怯谜蹟嗟模栽谡蹟噙叺牡胤綍?huì)出現毛邊，有些線路如果太靠近板邊就有損傷的可能。
? 手動折斷板子時需要手握電路板，手指會直接接觸電子零件，進而損害。另外，折斷板邊時也有很大的機會讓板子直接碰觸工作桌面，有些較高零件就容易因折斷碰觸的關系而損傷。
手動折板邊應該注意的事項：

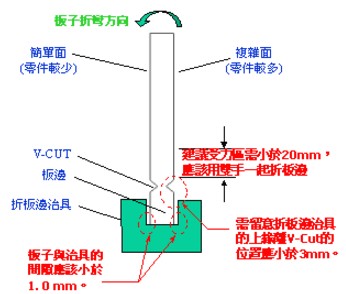

? 折板邊時必須用雙手握住【電路板】的下緣，離 V-cut 上去 20mm 以下的地方，盡量避免彎曲變形【電路板】。

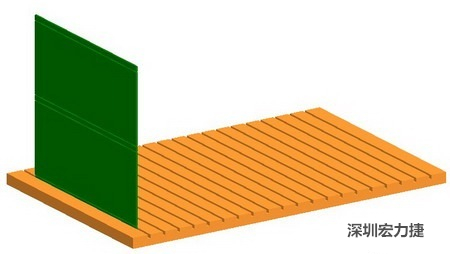

? 【手動折板邊治具】的溝槽深度應該配合 V-cut 距板邊的距離，原則上 V-cut 離手動折板邊治具不應該超過 3mm。
? 電路板與【手動折板邊治具】的間隙不應該超出 1mm。
? 建議折板邊的方向從【復雜面(有大零件及零件較多面)】折向【簡單面(零件較少、較小面)】，這樣可以讓大拇指握在復雜面，剩下四指握在簡單面，以盡量避免傷害零件；另外也可以防止折斷板邊時，不小心讓電路板碰觸到工作桌面，對較高零件造成損傷。
